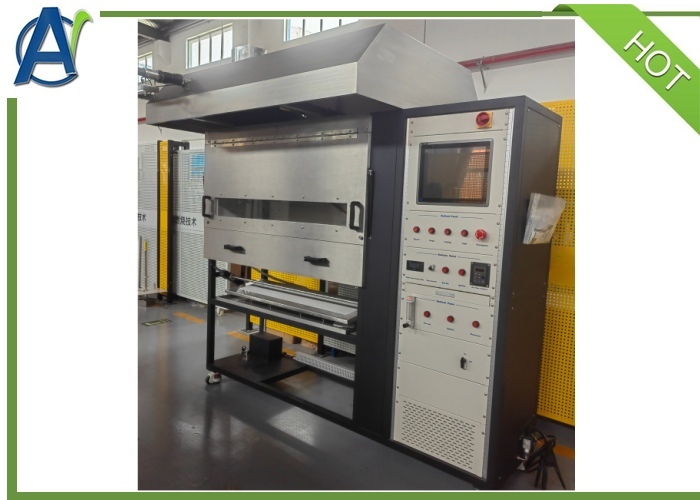

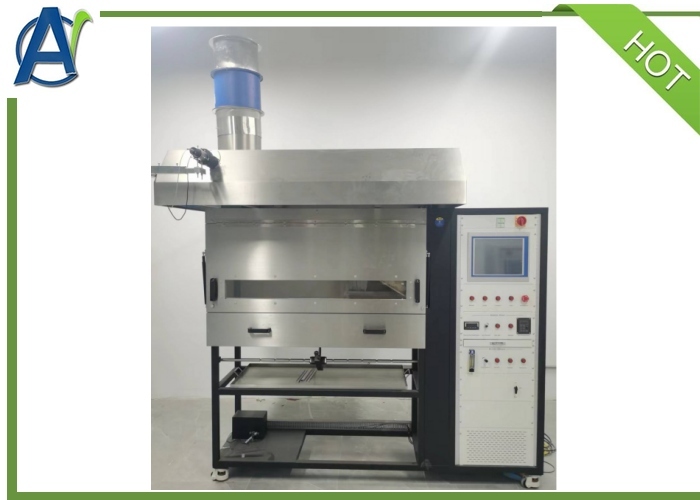

Aparelho de Teste de Painel Radiante para Pisos, ISO9239-1 ASTM E648 ASTM E970 Máquina de Teste de Fluxo Radiante Crítico

O Tester de Painéis Radiantes de Pavimento é usado para medir o fluxo radiante crítico de revestimentos de piso.Um valor de calor incidente mais elevado significa que o material requer mais calor para ignição, indicando melhor estabilidade e menor risco de ignição.

Este aparelho de ensaio está equipado com uma fonte de radiação térmica e um queimador em forma de T. Uma vez que a amostra de ensaio é colocada mais longe da fonte de radiação,O fluxo radiante térmico recebido na sua superfície diminuiA amostra é acesa pelo queimador em forma de T. Após a extinção da chama, é medida a distância de dano da amostra.e o valor correspondente do fluxo radiante térmico é o fluxo radiante crítico.

Indústrias aplicáveis: Transito ferroviário, materiais de construção e outros domínios

ISO 9239-1: Ensaio de reação ao fogo dos pavimentos - Parte 1: Performance de combustão dos materiais de pavimentos testados com calor radiante
ASTM E 648: Fluxo radiante crítico do sistema de ensaio padrão de revestimento de piso utiliza energia térmica radiante;
ASTM E 970: Utilização de uma fonte de energia térmica radiante, ensaio de isolamento do piso, ensaio padrão de isolamento do piso para fluxo radiante crítico
utilizando uma energia térmica radiante.
NFPA 253: Método de ensaio padrão para utilização de energia térmica radiante, sistema de sobreposição de placas de ensaio Fluxo radiante crítico

1A câmara de ensaio de aço inoxidável adota um projeto de porta com abertura frontal para facilitar a limpeza da parede interna da câmara.
2A parede interna da câmara é revestida com placas de silicato de cálcio, com resistência a altas temperaturas e resistência à corrosão.
3É instalada uma capota de fumo de aço inoxidável acima da câmara de ensaio de combustão.
4Um painel radiante poroso de cerâmica de 300*450 mm é montado a um ângulo de 30 graus.
5É fornecido um queimador poroso do tipo T para aplicar uma chama aberta à amostra com modo de condução do cilindro.
6O sistema de vias ópticas inclui uma fonte de luz incandescente com uma temperatura de cor de 2900 ± 100 K e um fotodiodo de silício como receptor de luz.
7Um obturador é instalado na frente do fotodiodo de silício, que pode ser automaticamente aberto e fechado pelo software de teste de computador para uma calibração conveniente.

8Para ajustar a altura da chama do queimador tipo T, é utilizado um rotímetro.

9Um medidor de fluxo de massa de propano regula o fluxo de gás do painel radiante com um visor digital.

10Um soprador incorporado fornece o ar e o gás de ensaio é misturado através de um misturador de venturi.
11É adotado um controlador de fluxo de massa para ajustar o fluxo de ar de entrada do painel radiante.
12. SB medidor de fluxo de calor refrigerado a água, gama de medição: 0-50 kW/m2, precisão do medidor de fluxo de calor: < ± 2%, tempo de resposta: 0,2 s. Equipado com uma fonte de água de arrefecimento portátil,Não é necessária ligação externa à água.
13O medidor de fluxo de calor é móvel para calibragem conveniente do fluxo radiante do painel radiante.
14Os utilizadores podem capturar o tempo de propagação da chama correspondente à distância de propagação da chama, que será automaticamente registada pelo computador.
15- são instalados um termocouple de chaminé e um termocouple de câmara, com leituras exibidas no software do computador.
16Um radiômetro infravermelho é equipado para detectar a temperatura do painel radiante e os dados podem ser exibidos num software de computador.

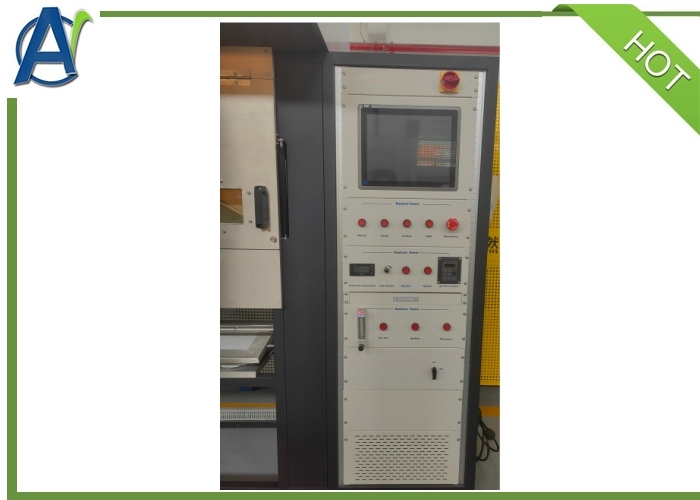

17Equipado com um computador de tela sensível ao toque industrial de 15 polegadas, os utilizadores podem monitorizar todo o processo de teste de combustão através do software de teste.
18O software pode exibir dados relacionados com o teste, incluindo o valor do fluxo de radiação, a curva de densidade de fumaça, a curva de transmissão, a velocidade do vento e outros parâmetros.

IV.Especificação

Dimensões da instalação (mm)

Dimensões da câmara de ensaio: 1800 ((L) × 1500 ((W) × 2400 ((H)
Dimensões do gabinete de comando elétrico: 600 ((L) × 1000 ((W) × 1800 ((H)

Requisitos de instalação:

1. Qual é o prazo de entrega?

   Cerca de 60 dias.

2. Quais são os seus termos de pagamento?

   30% pago por T/T antecipadamente,70% pago por T/T antes do envio.

3. Quais são os termos da sua garantia?

   A garantia de todos os produtos é de 1 ano.Durante este período,somos responsáveis por todas as falhas causadas por nós.E podemos fornecer suporte técnico ao longo da vida.

4. Pode fornecer treinamento?

   Podemos fornecer treinamento em nossa fábrica e treinamento on-line gratuitamente. Se for necessária instalação e treinamento no local, pague por bilhetes, alojamento e salário USD 280 / dia por pessoa.
