I. Introdução ao produto
O método de ensaio da câmara de ensaio de densidade de fumaça NBS é derivado do Instituto Nacional de Normas e Tecnologia NIST (predecessor do NBS) nos Estados Unidos,e tem sido promovido e aplicado em muitos campos de teste.
Este método de ensaio pode ser utilizado para detectar o nível de densidade de fumaça dos produtos de plástico, dos materiais não metálicos no trânsito ferroviário, dos materiais não metálicos nos navios, dos produtos de fios e cabos, etc.De acordo com este método de ensaio, as normas geralmente aplicáveis são a ASTM E662, a ISO 5659-2 e o método de ensaio da densidade de fumaça NES 711 nas normas nacionais.
Este padrão de ensaio tem resultados de ensaio mais precisos do que o método anterior de ensaio de densidade de fumaça de materiais de construção.que pode capturar as mudanças sutis no conteúdo de fumaça na caixaSe forem selecionados outros dispositivos de ensaio, tais como o tubo de detecção de gases Delge, podem ser realizados ensaios de toxicidade por fumo normalizados para a aviação.e pode ser ligado ao equipamento de transformação infravermelha de Fourier FTIR para completar a análise qualitativa e quantitativa do teor de fumaça.

II. A Comissão Características de desempenho

1As dimensões internas da câmara de ensaio da caixa de densidade de fumaça são de 914 mm X 914 mm X 610 mm e as paredes interna e externa são tratadas com revestimento de PTFE.que pode resistir à erosão de gases corrosivos fortes e prolongar muito a vida útil da caixa;

2A caixa adota um esquema de design de porta totalmente aberta, o que facilita aos utilizadores a limpeza do interior da caixa de ensaio.a eficiência também pode ser muito aumentada;

3. Instalar dispositivos auxiliares de aquecimento na parede exterior do compartimento da caixa de ensaio e ajustar a temperatura no interior da caixa de acordo com diferentes requisitos normalizados;

4Instalar um dispositivo de alumínio à prova de explosão dentro da caixa, o que pode reduzir o risco pessoal do pessoal de ensaio em caso de acidentes;

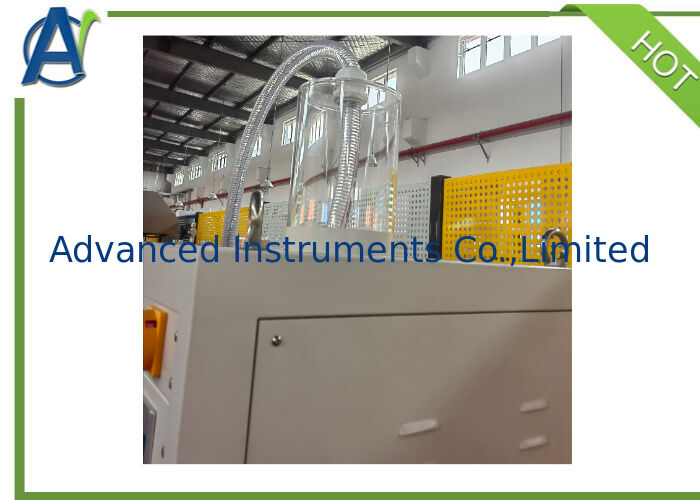

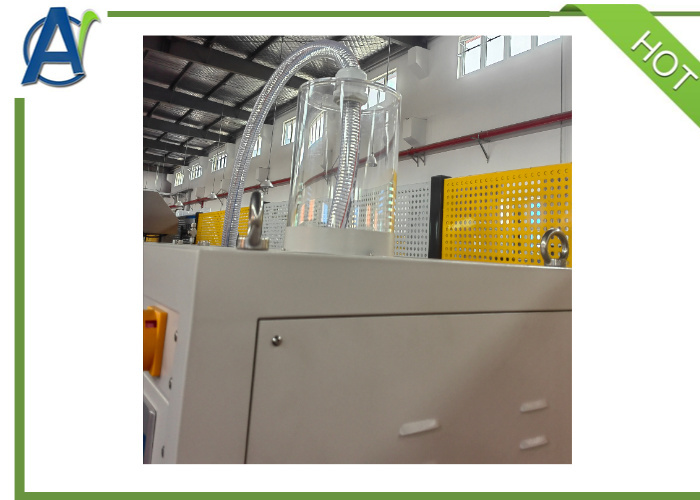

5Há uma porta de alívio de pressão na parte superior da caixa, que está ligada a uma garrafa de capacidade reguladora de pressão e pode ajustar a pressão interna da caixa;

6. Tanto a parte superior como a inferior da caixa estão equipadas com cilindros móveis automáticos para inalação e descarga de fumaça;

7. Equipado com o dispositivo de forno de radiação ASTM E662, pode fornecer 25KW/M2 de saída de radiação térmica;

8Equipado com um queimador de seis cabeças da norma ASTM E662, pode ser utilizado em conjunto com um forno de radiação para ensaios de combustão por chama;

9. Fornecer calorímetro de placa de cobre resfriado a ar, que pode ajustar a sua temperatura de superfície utilizando o método de resfriamento durante o ensaio;

10Equipado com o dispositivo de cone de radiação ISO 5659-2/GB/T8323, pode fornecer 50KW/M2 de saída de radiação térmica;

11. Fornecer queimadores de chama aberta normalizados ISO 5659-2/GB/T8323 que possam ser utilizados para ensaios de combustão por chama com um cone de radiação;

12. Fornecer o medidor de fluxo de calor arrefecido a água SB, acompanhado do certificado de medição padrão;

13. Pode ser equipado com uma fonte de água de arrefecimento autocirculação, sem a necessidade de uma fonte de água de arrefecimento externa, tornando-se conveniente para os utilizadores a utilizar;

14. Equipados com um dispositivo de pesagem, capaz de realizar ensaios de densidade de fumaça MOD e ensaios termogravimétricos de materiais;

15O sensor tem um alcance de 0-2000 g e uma precisão de 0,1 g;

16. Equipado com queimador de chama aberta NES 711 e ventilador de mistura ((opcional);

17- A comutação entre o forno de radiação e o cone de radiação é ligada por juntas de aviação,e os utilizadores só precisam ligar e desligar para completar a substituição entre diferentes dispositivos de ensaio padrão;

18. Uma cassete óptica é instalada na parte superior da caixa, e a fonte de luz é um tubo fotomultiplier tipo janela lateral com resposta de frequência S-4.

19Pode alternar automaticamente para três níveis: Claros, Filtros e Escuros com base nas alterações no estado da densidade de fumaça;

20A instalação do filtro de expansão neutro ND2 na cassete não só facilita a auto-calibração do utilizador, mas também muda automaticamente de engrenagem durante o ensaio;

21. A parte inferior da caixa é uma fonte de luz incandescente, que pode fornecer uma saída uniforme de pontos de luz;

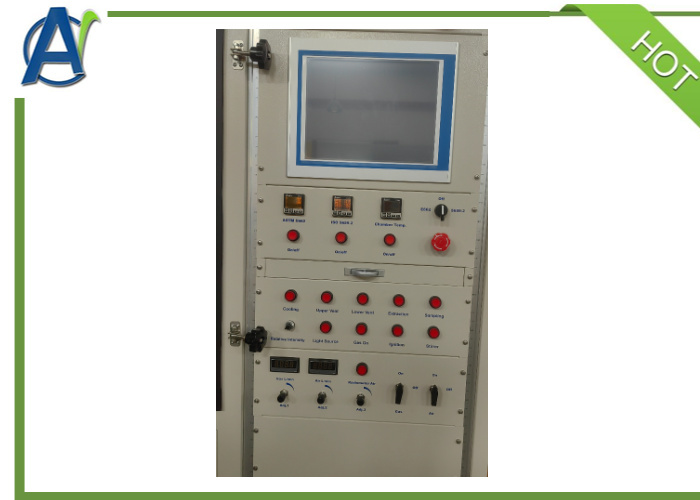

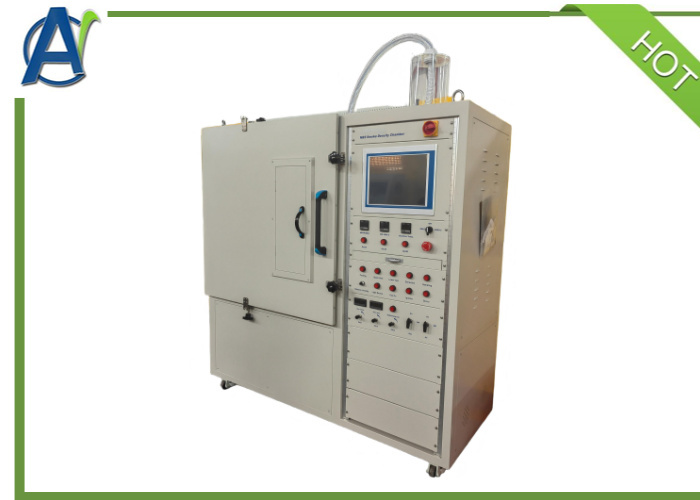

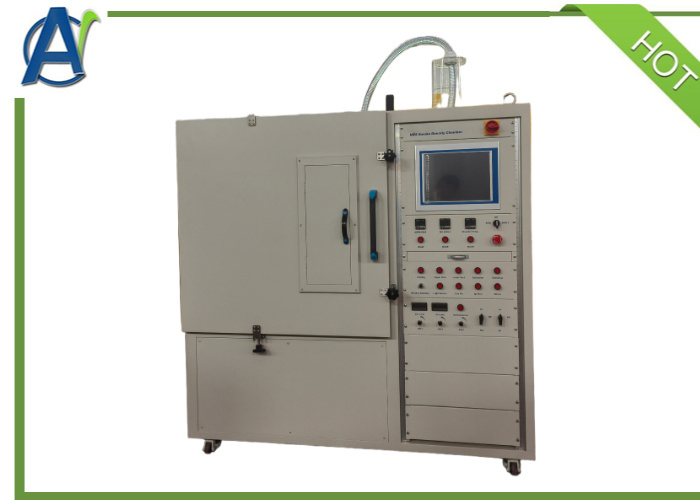

22A caixa de teste de densidade de fumaça é projetada como um sistema integrado, equipado com um computador de tela sensível ao toque.

III.Requisitos de instalação

ISO 5659-2 versus ASTM E662

Ambas as normas utilizam a câmara de fumo NBS única fechada e medem a densidade óptica específica (Ds) de

Mas a montagem da amostra, o tipo de aquecedor, o fluxo de calor e o âmbito de aplicação diferem.

Os resultados dos testes NÃO são directamente intercambiáveis entre as duas normas.

Notas-chave

1.A mesma câmara, o mesmo princípio de medição fotométrica, mas a distribuição de calor e a amostra diferentes

O material geralmente produz diferentes valores de Ds.

Não comparar os números Ds.

2A norma ISO 5659-2 permite um maior fluxo de calor (50 kW/m2), que simula uma exposição ao fogo mais severa.

3. ASTM E662 é o método histórico original de câmara de fumaça NBS; ISO 5659-2 adaptou a câmara, mas

redesenhou a instalação de aquecimento e de amostragem.

Utilização típica

• ISO 5659-2: EN 45545 (ferroviário), materiais marítimos da OMI, requisitos de incêndio da UE em matéria plástica
• ASTM E662: Códigos de construção dos EUA, interiores de aeronaves, requisitos da NFPA
