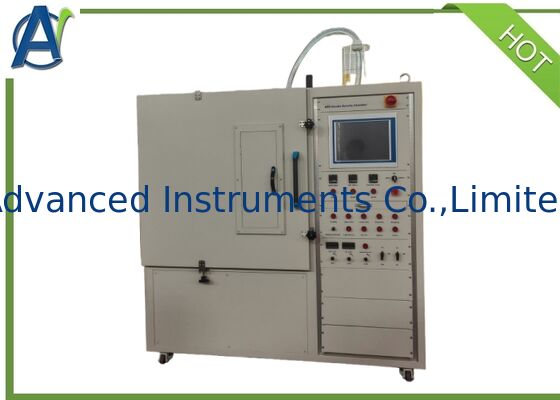

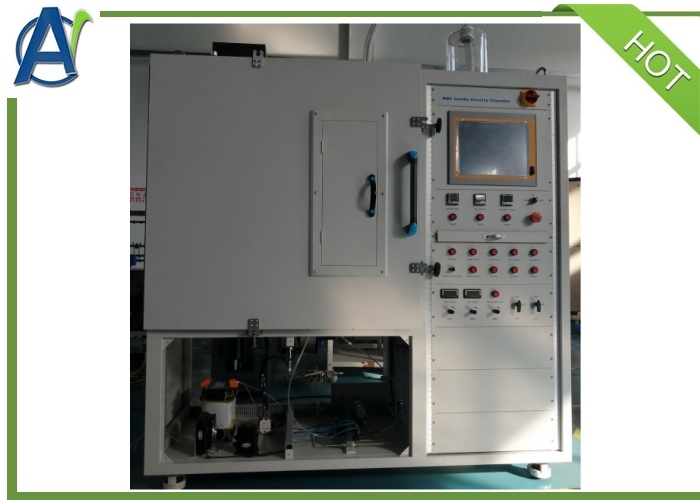

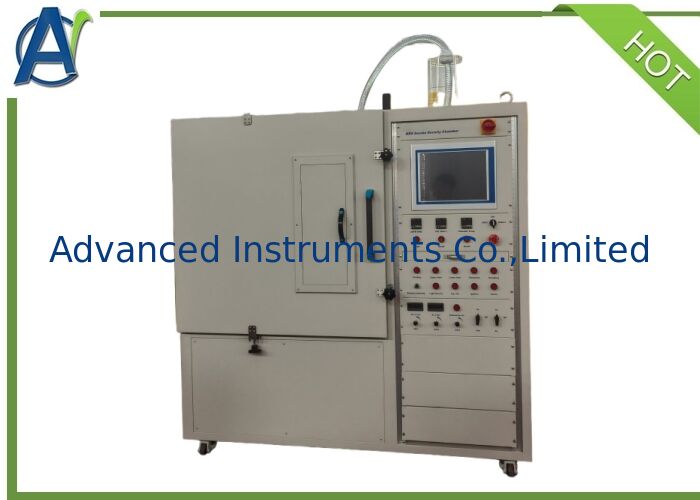

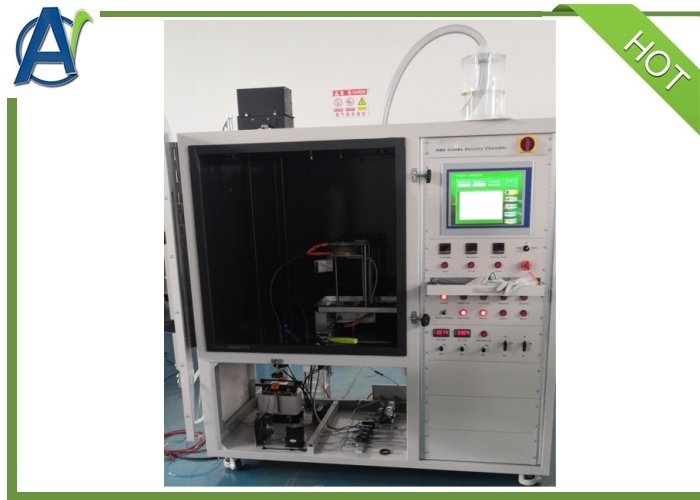

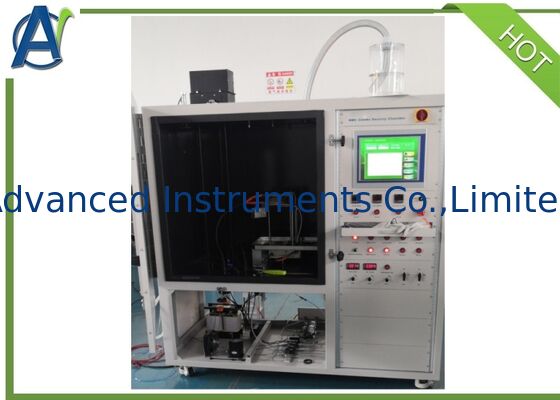

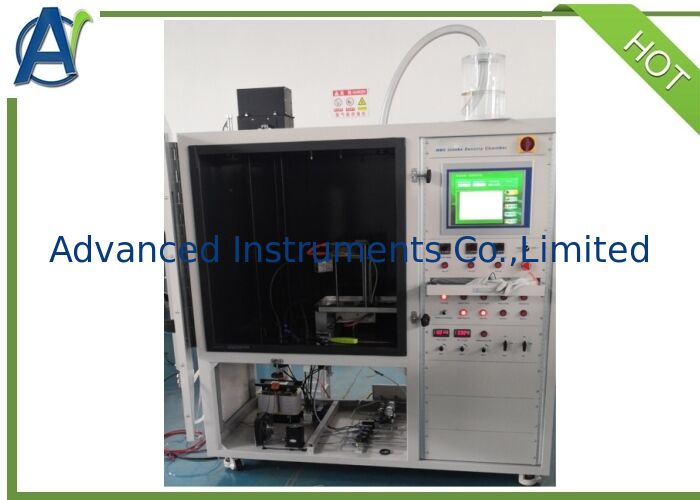

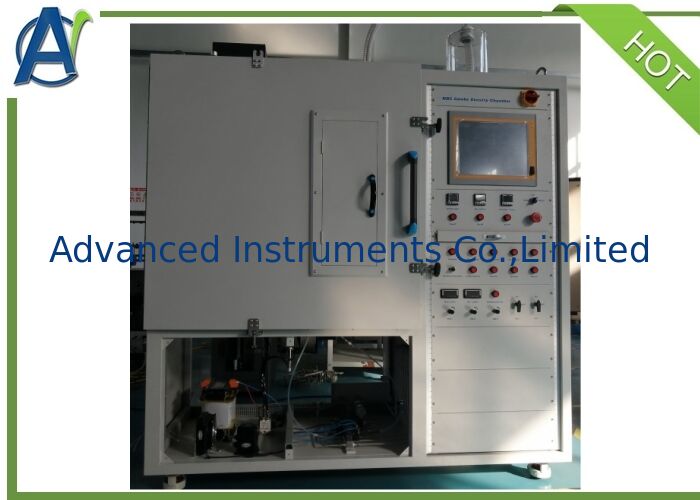

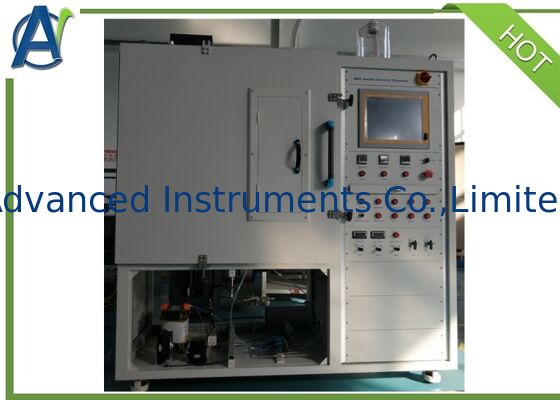

Câmara de ensaio de densidade de fumaça Nbs, conforme ISO5659-2 e ASTM E662

O método de teste da Câmara de Teste de Densidade de Fumaça NBS é derivado do National Institute of Standards and Technology NIST (predecessor do NBS) nos Estados Unidos, e tem sido promovido e aplicado em muitos campos de teste. Este método de teste pode ser usado para detectar o nível de densidade de fumaça de produtos plásticos, materiais não metálicos em trânsito ferroviário, materiais não metálicos em navios, produtos de fios e cabos, etc. De acordo com este método de teste, os padrões geralmente aplicáveis são ASTM E662, ISO 5659-2 e o método de teste de densidade de fumaça NES 711 em normas nacionais. Este padrão de teste tem resultados de teste mais precisos do que o método anterior de testador de densidade de fumaça de materiais de construção. Ao mesmo tempo, o sensor óptico usa um tubo fotomultiplicador mais preciso, que pode capturar as mudanças sutis no conteúdo de fumaça na caixa; Se outros dispositivos de teste forem selecionados, como o tubo de detecção de gás Delge, testes de toxicidade de fumaça de acordo com padrões de aviação podem ser realizados, e ele pode ser conectado com o equipamento de transformação infravermelha de Fourier FTIR para completar a análise qualitativa e quantitativa do conteúdo de fumaça.

Indústrias Aplicáveis: Trânsito Ferroviário, Materiais de Aviação, Materiais Marítimos, Cabos e Fios, e Outros Campos

ASTM E662: Método de Teste Padrão para Densidade Óptica Específica de Fumaça Gerada por Materiais Sólidos;

BS 6401: Método Britânico Padrão para Medição, em laboratório, da densidade óptica específica de fumaça gerada por materiais;

NFX 70-100: para avaliação da classificação F (densidade e toxicidade da fumaça);

UL 2556: métodos de teste de fios e cabos (para emissão de fumaça);

ISO 5659-2: Plásticos - Geração de fumaça - Parte 2: Determinação da densidade óptica por um teste de câmara única;

NES 711: Determinação do Índice de Fumaça dos Produtos de Combustão de Pequenos Espécimes de Materiais;

GBJ 1916: Especificação Geral para Cabos de Baixa Fumaça e Fios Flexíveis para Uso a Bordo (Seção de Teste de Densidade de Fumaça)

HB 6577: Método de Teste de Densidade de Fumaça para Materiais Não Metálicos em Interiores de Cabines de Aeronaves Civis;

EN 45545-2+A1:2022

BS EN 1021

IMO FTPC Parte 2

DIN 5510-2

NFPA 258

ASTM F814

1. As dimensões internas da câmara de teste da caixa de densidade de fumaça são 914mm X 914mm X 610 mm, e as paredes interna e externa são tratadas com revestimento de PTFE, que pode resistir à erosão de gases corrosivos fortes e prolongar significativamente a vida útil da caixa;
2. A caixa adota um esquema de design de porta totalmente aberta, o que facilita a limpeza interna da caixa de teste pelos usuários. Ao substituir diferentes acessórios de teste padrão, a eficiência também pode ser significativamente aumentada;
3. Instalar dispositivos de aquecimento auxiliar na parede externa do compartimento da caixa de teste e definir a temperatura dentro da caixa de acordo com diferentes requisitos padrão;
4. Instalar dispositivo de folha de alumínio à prova de explosão dentro da caixa, o que pode reduzir o risco pessoal do pessoal de teste em caso de acidentes;
5. Há uma porta de alívio de pressão na parte superior da caixa, que está conectada a uma garrafa de capacidade de regulação de pressão e pode ajustar a pressão interna da caixa;
6. Tanto a parte superior quanto a inferior da caixa são equipadas com cilindros móveis automáticos para inalação e descarga de fumaça;

7. A caixa de fumaça é equipada com dispositivo de forno de radiação ASTM E662, ele pode fornecer saída de radiação térmica de 25KW/M2;

8. A câmara de fumaça possui um queimador de seis cabeças padrão ASTM E662, ele pode ser usado em conjunto com um forno de radiação para testes de combustão por chama;
9. Fornecer calorímetro de placa de cobre resfriado a ar, que pode ajustar sua temperatura superficial usando o método de resfriamento traseiro durante os testes;
10.A câmara de densidade de fumaça é equipada com dispositivo de cone de radiação ISO 5659-2/GB/T8323, ele pode fornecer saída de radiação térmica de 50KW/M2;
11. Fornecer queimadores de chama aberta padrão ISO 5659-2/GB/T8323, que podem ser usados para testes de combustão por chama com um cone de radiação;
12. Fornecer medidor de fluxo de calor SB resfriado a água, com certificado de medição padrão acompanhante;
13. Ele pode ser equipado com uma fonte de água de resfriamento autocirculante, sem a necessidade de uma fonte de água de resfriamento externa, tornando-o conveniente para os usuários;
14. A caixa de fumaça óptica é equipada com um dispositivo de pesagem, capaz de realizar testes de densidade de fumaça MOD e testes termogravimétricos de materiais;
15. O sensor tem uma faixa de 0-2000g e uma precisão de 0,1g;
16. É equipado com queimador de chama aberta NES 711 e ventilador de mistura (Opcional);

17. A troca entre o forno radiante e o cone radiante é feita através de conectores de aviação — os usuários simplesmente conectam ou desconectam para alternar entre os aparelhos de teste para diferentes normas.

18. Uma caixa escura óptica é montada no topo da câmara. O receptor de luz é um tubo fotomultiplicador de janela lateral com resposta espectral S-4, atingindo precisão de transmitância de luz de até 0,0001%.

19. De acordo com as mudanças nas condições de densidade de fumaça, o instrumento alterna automaticamente entre três faixas: Clara, Filtro e Escura.

20. Um filtro de densidade neutra ND2 é instalado na caixa escura, o que facilita a autocaliação do usuário e também pode ser ativado automaticamente durante os testes.

21. Uma fonte de luz incandescente está localizada na parte inferior da câmara, fornecendo saída de ponto de luz uniforme.

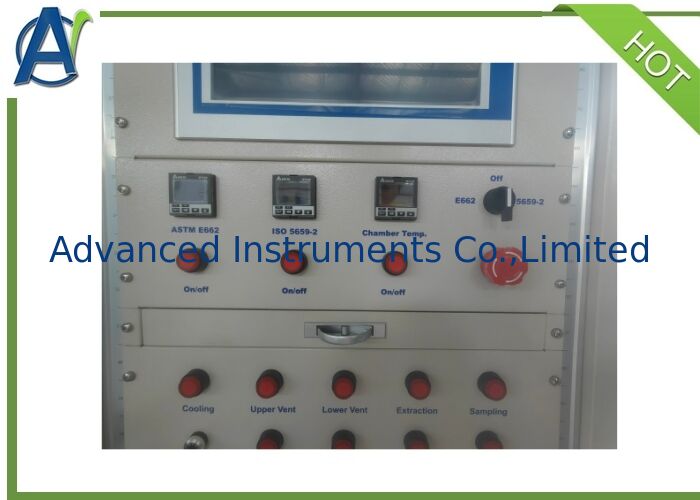

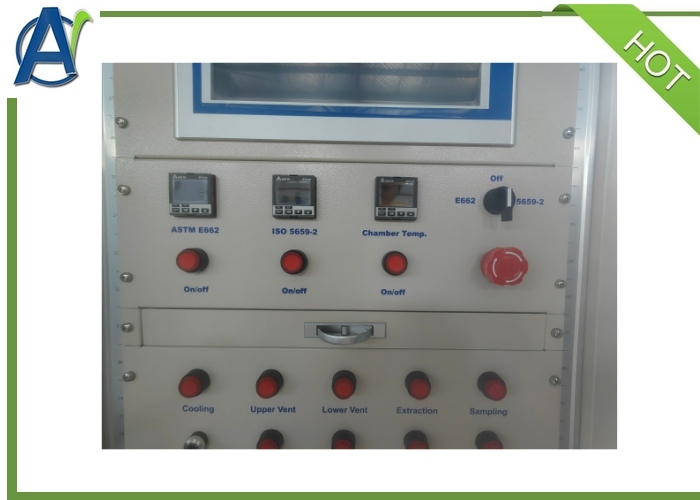

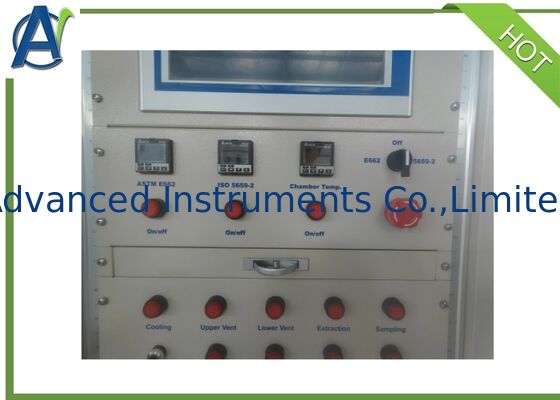

22. A câmara de teste de densidade de fumaça apresenta um design integrado equipado com um PC com tela sensível ao toque. Os usuários podem operar o software de teste, com todo o processo de teste configurado e controlado por computador.

23. Uma impressora embutida é fornecida. Após a conclusão do teste, os usuários podem imprimir o relatório de teste através do software de teste.

IV. Especificação

Configurações Principais

PC: Painel de Tela Sensível ao Toque de 17"
Forno: gera calorias fixas de 25 kW/m2
Cone: pode gerar calor radiante variável de 10 ~ 70 kW/m2, e este calor radiante é medido usando o medidor de fluxo de calor tipo sensor Schmidt-Boelter

Requisitos Elétricos:

Fonte de Alimentação: 220 V AC, 60 Hz, 15 A

Requisitos Ambientais:

Uso interno apenas
Altitude: até 2000 m
Temperatura ambiente: 13–30 °C (56–86 °F)
Umidade relativa: 25–75%
Temperatura de armazenamento: 10–43 °C (50–110 °F)
Umidade relativa de armazenamento: 20–80%
Categoria de instalação: II
Grau de poluição: 2

Requisitos de Fornecimento de Gás:

Ar comprimido: pressão mínima de fornecimento 0,5 MPa, acoplamento rápido M6
Gás propano: pressão mínima de fornecimento 0,5 MPa, mangueira de gás à prova de explosão com diâmetro interno M6

1. Qual o prazo de entrega?

   Cerca de 60 dias.

2. Quais são seus termos de pagamento?

   30% pagos por T/T antecipadamente, 70% pagos por T/T antes do envio.

3. Quais são seus termos de garantia?

   A garantia de todos os produtos é de 1 ano. Durante este período, somos responsáveis por todas as falhas causadas por nós. E podemos fornecer suporte técnico vitalício.

4. Você pode fornecer treinamento?

   Podemos fornecer treinamento em nossa fábrica e treinamento online gratuitamente. Se for necessária instalação e treinamento no local, por favor, pague por passagens, acomodação e salário de USD 280/dia para cada pessoa.
