Instrumento de teste de resistência ao fogo IEC60331/EN50200, choque mecânico e spray de água para cabos e fios

Informação Básica

Place of Origin:	China
Marca:	Advanced Instruments
Certificação:	BS 6387;IEC 60331;BS 8491;EN 50200
Model Number:	AIC-52019BS

Minimum Order Quantity:	1set
Preço:	$3000~$5000
Packaging Details:	Plywood Case
Delivery Time:	90days
Payment Terms:	L/C,T/T,D/P
Supply Ability:	10sets/month

Melhor preço contacto

Após o serviço:	Resposta em 12 horas e 12 meses	Garantia:	1 ano completo
Pacote de Transporte:	Caixa de madeira compensada	padrão de teste:	BS 6387;IEC 60331;BS 8491;EN 50200
gás:	Propano, ar comprimido seco	aplicativo:	Teste de cabos e fios
Cor:	Cinza	Operação:	Automático
Fonte de energia:	CA380V,50/60Hz,30A	Especificação:	1500mm×700mm×1200mm (tamanho do suporte de teste)
Função:	Testador de resistência ao fogo do cabo, choque e spray de água	Teste a temperatura da chama:	950±40°C
Tensão de teste:	100~1000V
Destacar:	CEI 60331; EN 50200 , BS 6387; BS 8491 , Vibração Mecânica e Resistência ao Fogo

Introdução Geral

1.1 Descrição do Produto

Máquina de teste de incêndio padrão completo, padrões GB, lEC e BS abrangentes. A estrutura e o desempenho da máquina de teste de combustão contém teste de características de fogo, teste de resistência à água e fogo e teste de vibração mecânica e resistência ao fogo. Este instrumento adota software de computador para controlar e monitorar o processo de teste de corrente, tensão, fluxo de gás, os resultados do teste da curva podem ser impressos. É adequado para cabos com isolamento mineral com tensão nominal não superior a 0,6 ~ 1Kv e pode manter o circuito intacto por um longo tempo sob condições de chama. No padrão nacional resistente ao fogo com base na adição do padrão britânico de cabos resistentes ao fogo BS6387 "em caso de incêndio para manter o circuito intacto, especificação de requisitos de desempenho do cabo".

1.2 Padrões relacionados

BS 6387-2013
CEI 60331-(1,2,11,21,23,25):2018
BS 8491-2008
EN 50200-2006

Instrumento de teste de resistência ao fogo IEC60331/EN50200, choque mecânico e spray de água para cabos e fios 0

Parâmetros técnicos

1. Teste de resistência ao fogo BS

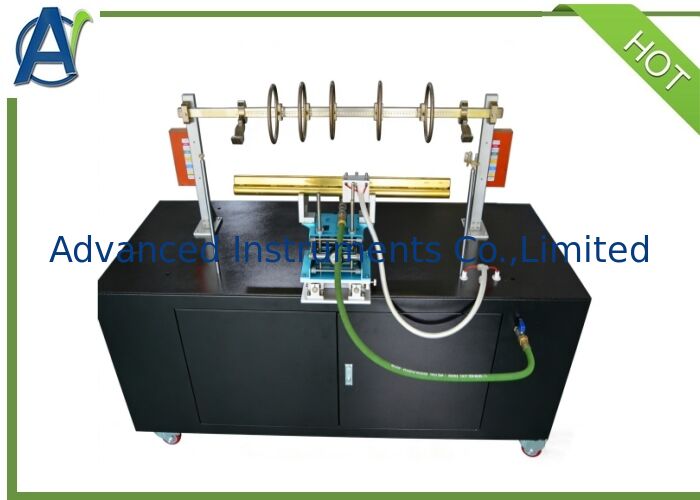

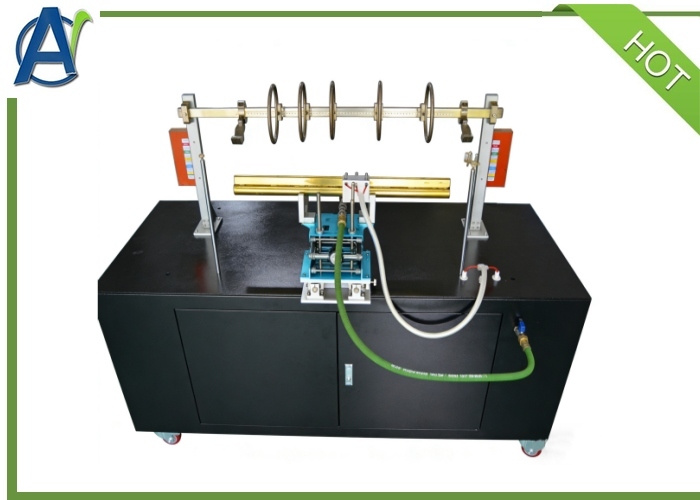

1.1 Sistema de suporte de cabos
O cabo é preso horizontalmente em uma extremidade da bainha do cabo por meio de uma braçadeira. A parte central do cabo é fixada por dois anéis metálicos (espaçados de 300 mm), que são aterrados às demais partes metálicas do dispositivo. Para cabos não blindados com diâmetro inferior a 10 mm ou para outros cabos que tenham se deslocado significativamente durante o teste, são necessários três anéis metálicos adicionais, cada um fixado a uma distância de aproximadamente 150 mm do anel original.
1.2 Dispositivo de Detecção Contínua
Durante o teste, a corrente pode passar por todos os núcleos do cabo, um transformador trifásico conectado em estrela com capacidade suficiente para manter a corrente de fuga máxima permitida de 2A na tensão de teste. Uma carga é conectada a cada fio central na outra extremidade do cabo, e uma corrente próxima de 0,25A é carregada na tensão nominal do cabo.
1.3 Fonte de calor padrão BS: em linha com AGF-1857B, comprimento do bico queimador de 610 mm
Fonte de calor padrão de 1,4 GB: em linha com AGF-1857B, comprimento do bico de queimadores de 500 mm
1.5 Medição de temperatura: termômetro blindado de 1,5 mm de diâmetro colocado próximo à entrada de ar, 75 mm acima do queimador, paralelo ao queimador.1.6 Temperatura da chama de teste: 950 + 40 °C
1.7 Amostra: A amostra é uma seção do produto acabado, não inferior a 1200mm, com 100mm de bainha e cobertura removida em cada extremidade. Os fios em ambas as extremidades do cabo devem ser conectados de acordo com a conexão elétrica.
1.8 Tensão de teste: 100 ~ 1000 V ajustável
1.8 Corrente de teste: 100 ~ 260mA ajustável

2. Resistência mecânica à vibração e teste de resistência ao fogo

2.1 Suporte de impacto resistente ao fogo BS:
A parede é composta por materiais resistentes ao calor e retardadores de chama, e é fixada em duas vigas horizontais de aço, uma na parte superior do painel e outra na parte inferior do painel. Esta placa tem aproximadamente 900 mm de comprimento, 300 mm de largura e 9 mm de espessura, e o peso total da parede (ou seja, placa com estrutura de suporte) é de 10 + 0,5 kg. Cada viga de aço é um tubo de aço quadrado com comprimento aproximado de 1m e 25mm. Se for necessário material de lima, ele deverá ser colocado dentro da viga de aço. A viga de aço superior deve ser fixada na placa de forma que sua superfície superior fique nivelada com a borda superior da placa. Cada viga e placa de aço possui um orifício horizontal na borda externa e sua posição precisa é determinada pelos requisitos específicos da almofada de suporte e da estrutura de suporte. A parede é fixada à estrutura por quatro buchas de borracha, com diâmetro aproximado de 32 mm e espessura de 20 mm. Suporte de impacto resistente ao fogo de 2,2 GB:
2.2.1EC60331-1
Diâmetro externo da amostra de mais de 20 mm de cabo, a estrutura da escada de teste de impacto consiste em uma estrutura de aço, a estrutura da escada nos dois no centro dos componentes verticais de aço pode ser ajustada para a esquerda e para a direita, o comprimento da estrutura da escada de teste de 1200 + 100 mm, altura de 600 + 50 mm, a massa total da estrutura da escada de teste para 24 + 1 kg (padrão nacional para 18 + 1 kg).

2.3 Fonte de calor: Queimadores de acordo com AGF-1857B, comprimento do bico 500 mm

2.4 Medição de temperatura: um termômetro blindado de 1,5 mm de diâmetro, faça o termômetro através da parede e mantenha uma extremidade do termômetro a 8 mm-10 mm de distância da parede. A temperatura é medida pelo seguinte procedimento: Em uma extremidade da haste de aço carbono com diâmetro de 3 mm + 5%, comprimento de 300 mm, amarre um termômetro nela, para que possa medir a temperatura da haste. Pegue a haste e aproxime-a da chama, mantenha-a de 40 mm a 50 mm longe da fama. a 20s, quando a temperatura da chama atinge 650 ° C, a temperatura da barra de aço atinge 400 ℃ em 20s a 40s.

2.5 Temperatura da chama de teste: 950 + 40 ℃.

2.6 Dispositivo vibratório: composto por uma haste de aço baixo carbono (diâmetro 25mm + 5%, comprimento 600mm + 5%). A seção longitudinal da haste é paralela à parede e 200 mm acima do topo da parede. Um eixo divide-o em duas partes, 200mm e 400mm, com a parte mais longa voltada para a parede. Caindo de uma posição paralela a 60 * C até o meio da parede a uma distância de 30 + 2 segundos.2.6 Tensão de teste: 100~1000V ajustável.
2.7 Corrente de teste: 100 ~ 260mA ajustável

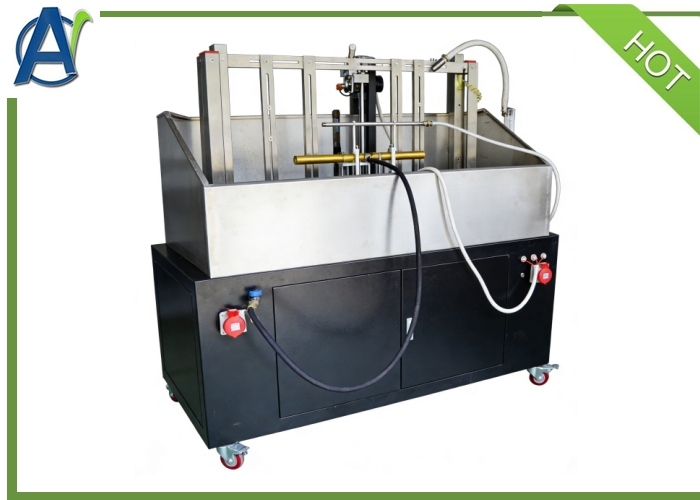

3.BS Teste de resistência à água e ao fogo

3.1 Fonte de calor: em linha com AGF-1857B, um queimador com comprimento de bico de 500 mm.3.2 Medição de temperatura: Coloque um termômetro blindado de 1,5 mm de diâmetro sob a superfície do cabo3.3 Temperatura de chama de teste: 650°C +40C
3.4 Pulverização de água: um bico de chuveiro montado em uma bancada de teste, no meio do queimador, a pressão é de 250kPa a 350kPa, spray0,25L/m' a 0,30L/m? água ao redor dos corpos de prova. Esta medição de taxa requer uma bandeja coletora, esta bandeja deve ter profundidade suficiente para tornar seu longo eixo paralelo ao eixo do cabo e ser colocada no centro. Esta bandeja tem aproximadamente 100 mm de largura e 400 mm de comprimento.
3.5 Amostra: A amostra é maior que 1500 mm dos produtos acabados e foi realizada teste de flexão em temperatura ambiente, removendo bainhas e camadas de revestimento de 100 mm em cada extremidade. Os fios condutores nas extremidades do cabo devem ser manuseados adequadamente de acordo com as conexões elétricas e sugestões dos fabricantes3.6 Tensão de teste: 100 ~1000V ajustável
3.7 Corrente de teste: 100 ~ 260mA ajustável

Especificações técnicas

• Suporte de teste de resistência ao fogo: 1.500 mm (L) x 700 mm (P) x 1.200 mm (A)

1500 mm (L) x 800 mm (P) x 1575 mm (A)

•Tamanho da câmara de controle: 1.580 mm (L) x 825 mm (P) x 1.200 mm (A)

•Tamanho do tanque de água: 1270 mm x 1200 mm x 900 mm
•Câmara de teste: (fornecida pelo cliente)
•Fonte de ar: propano, ar comprimido seco (fornecido pelo cliente)

•Fonte de alimentação: AC380V trifásico cinco fios 50/60Hz 30A.

Perguntas frequentes

Qual é o prazo de entrega?
Cerca de 90 dias.
Quais são as suas condições de pagamento?
30% pago por T/T antecipadamente, 70% pago por T/T antes do envio.
Quais são os seus termos de garantia?
A garantia de todos os produtos é de 1 ano. Durante este período, somos responsáveis por todas as falhas causadas por nós.
Você pode fornecer treinamento?
Podemos fornecer treinamento em nossa fábrica e treinamento on-line gratuitamente. Se a instalação e o treinamento no local forem necessários, pague por ingressos, acomodação e salário de US$ 280/dia para cada pessoa.
