BS 6387 IEC 60331 Teste de integridade do circuito de cabo de resistência ao fogo em condições de incêndio (padrão completo)

Informação Básica

Lugar de origem:	China
Marca:	Advanced Instruments
Certificação:	BS 6387;IEC 60331;BS 8491;EN 50200
Número do modelo:	AIC-52019BS

Quantidade de ordem mínima:	1 conjunto
Preço:	$3000~$5000
Detalhes da embalagem:	caixa de madeira compensada
Tempo de entrega:	90 dias
Termos de pagamento:	L/C,T/T,D/P
Habilidade da fonte:	10 grupos/mês

Melhor preço contacto

Após o serviço:	Resposta em 12 horas e 12 meses	Garantia:	1 ano completo
Pacote de Transporte:	Caixa de madeira compensada	padrão de teste:	BS 6387;IEC 60331;BS 8491;EN 50200
gás:	Propano, ar comprimido seco	aplicativo:	Teste de cabos e fios
Cor:	Cinza	Operação:	Automático
Especificação:	1500mm×700mm×1200mm (tamanho do suporte de teste)	Função:	Testador de resistência ao fogo do cabo, choque e spray de água
Teste a temperatura da chama:	950±40°C	Tensão de teste:	100~1000V
Destacar:	BS 6387 , IEC 60331 , Teste de resistência ao fogo do cabo

Introdução geral

1.1 Descrição do produto

A estrutura e o desempenho da máquina de ensaio de combustão incluem o ensaio das características de incêndio,Ensaio de resistência à água e ao fogo e ensaio de resistência à vibração mecânica e ao fogoEste instrumento adota um software de computador para controlar e monitorizar o processo de ensaio da corrente, tensão, fluxo de gás, os resultados do ensaio da curva podem ser emitidos para impressão.É adequado para cabos com isolamento mineral com tensão nominal não superior a 0.6 ~ 1Kv, e pode manter o circuito intacto durante muito tempo em condições de chama. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Normas relacionadas

BS 6387-2013
IEC 60331-(1,2,11,21,23,25):2018
BS 8491-2008
EN 50200-2006

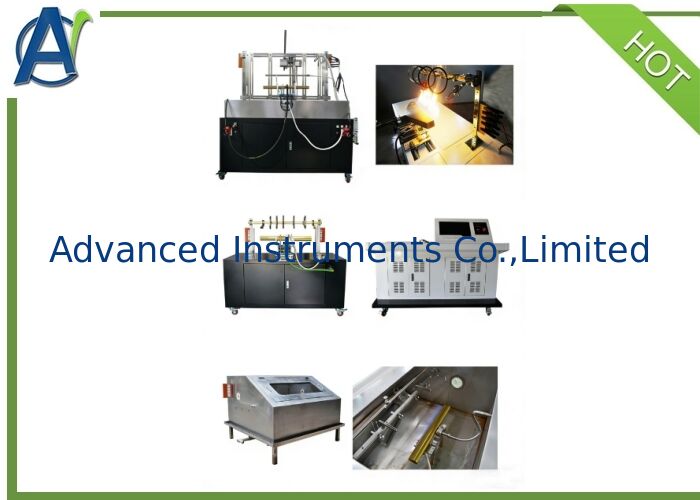

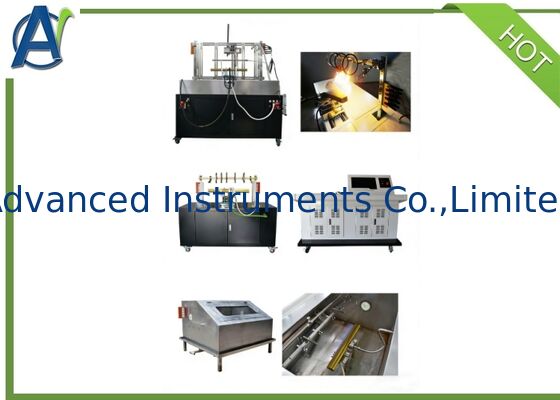

BS 6387 IEC 60331 Teste de integridade do circuito de cabo de resistência ao fogo em condições de incêndio (padrão completo) 0

Parâmetros técnicos

1. BS Teste de resistência ao fogo

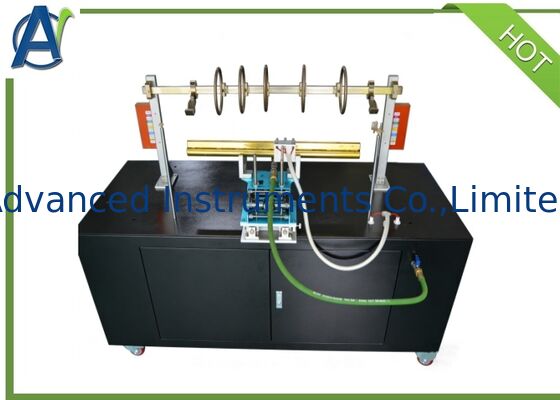

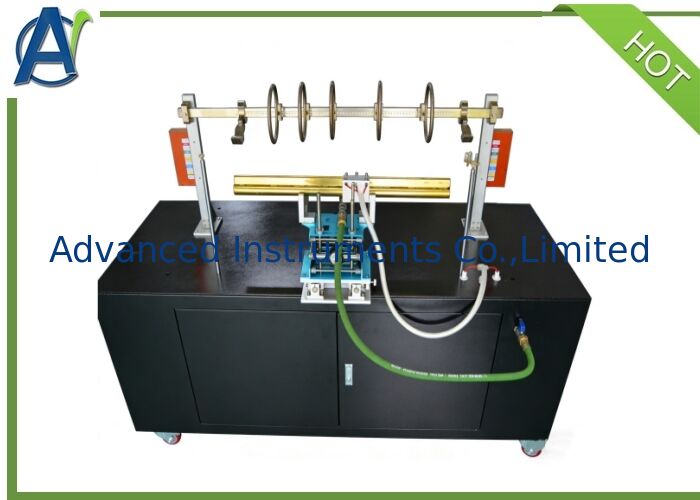

1.1 Sistema de suporte de cabos
O cabo é fixado horizontalmente numa extremidade da bainha do cabo através de uma pinça.que estão ligados às outras partes metálicas do dispositivoPara cabos não blindados com um diâmetro inferior a 10 mm ou para outros cabos que se tenham deslocado significativamente durante o ensaio, são necessários três anéis metálicos adicionais.Cada um fixado a uma distância aproximada de 150 mm do anel original.
1.2 Dispositivo de detecção continua
Durante o ensaio, permite-se que a corrente passe por todos os núcleos do cabo.um transformador trifásico ligado a uma estrela com capacidade suficiente para manter a corrente de fuga máxima admissível de 2A na tensão de ensaioUma carga é ligada a cada fio central na outra extremidade do cabo e uma corrente próxima de 0,25A é carregada na tensão nominal do cabo.

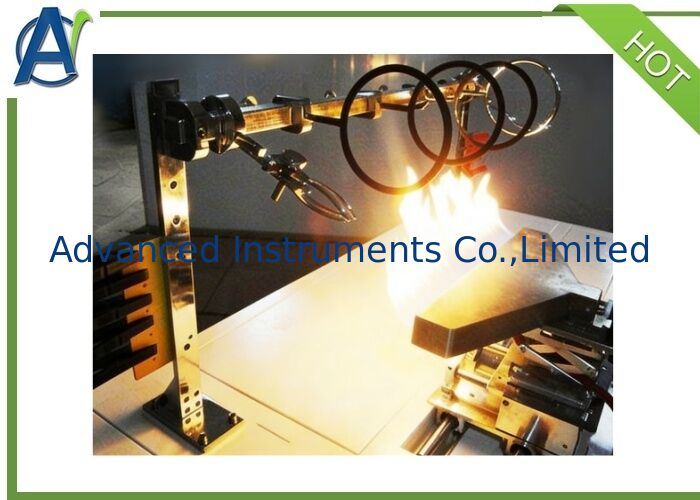

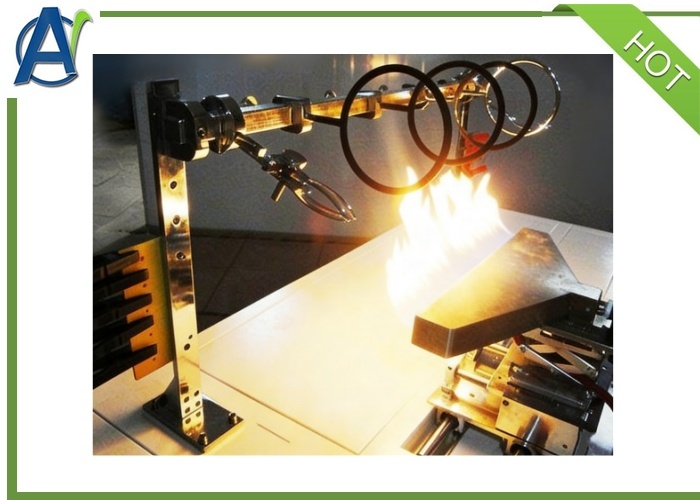

1.3 Fonte de calor padrão BS: em conformidade com a AGF-1857B, comprimento do bico610 mm do queimador
1.4 GB fonte de calor padrão: em conformidade com o AGF-1857B, comprimento do bico de queimadores de 500 mm
1.5 Medição da temperatura: termômetro blindado de 1,5 mm de diâmetro colocado perto da entrada de ar, 75 mm acima do queimador, paralelo ao queimador.1.6 Temperatura da chama de ensaio: 950 + 40 °C
1.7 Prova: A prova é uma secção do produto acabado, com um comprimento não inferior a 1200 mm, com 100 mm de bainha e revestimento removidos em cada extremidade.Os fios de ambas as extremidades do cabo devem ser ligados de acordo com a ligação eléctrica..
1.8 Tensão de ensaio: 100~1000V ajustável
1.8 Corrente de ensaio: 100~260 mA ajustável

2.Teste de resistência a vibrações mecânicas e de resistência ao fogo

2.1 BS Resistente ao fogo
A parede é constituída por materiais resistentes ao calor e retardadores de chamas e é fixada em duas vigas horizontais de aço, uma na parte superior do quadro e a outra na parte inferior do quadro.Este tabuleiro tem aproximadamente 900 mm de comprimentoO peso total da parede (ou seja, da placa com estrutura de apoio) é de 10 + 0,5 kg. Cada viga de aço é um tubo de aço quadrado com um comprimento de aproximadamente 1 m e 25 mm.Se forem necessários materiais de arquivamentoA viga de aço superior deve ser fixada na placa de modo a que a sua superfície superior esteja em linha com a borda superior da placa.Cada viga e placa de aço tem um buraco horizontal na borda externaA parede é ligada à estrutura por quatro buchas de borracha.de diâmetro de aproximadamente 32 mm e espessura de 20 mm.2.2 GB Resistente ao fogo
2.2.1EC60331-1
Especimens com diâmetro exterior superior a 20 mm, estrutura da escada de ensaio de impacto é constituída por uma estrutura de aço,O quadro de escada dos dois componentes verticais de aço no centro pode ser ajustado para a esquerda e para a direita., o comprimento do quadro da escada de ensaio de 1200 + 100 mm, a altura de 600 + 50 mm, a massa total do quadro da escada de ensaio de 24 + 1 kg (norma nacional para 18 + 1 kg).

2.3 Fonte de calor: queimadores em conformidade com o AGF-1857B, comprimento do bico 500 mm.

2.4 Medição de temperatura: um termómetro blindado de 1,5 mm de diâmetro, fazer o termómetro atravessar a parede e manter uma extremidade do termómetro a 8 mm-10 mm da parede.A temperatura é medida pelo seguinte procedimento:Em uma das extremidades da haste de aço de carbono com diâmetro 3 mm + 5%, largura 300 mm, amarrar um termômetro, para que possa medir a temperatura da haste.Mantenha-o 40 mm a 50 mm longe da famaQuando a temperatura da chama atinge 950oC, a temperatura da haste de aço atinge 400oC em 10 a 20s, quando a temperatura da chama atinge 650oC, a temperatura da haste de aço atinge 400oC em 20 a 40s.

2.5 Temperatura da chama de ensaio: 950 + 40 °C.

2.6 Dispositivo de vibração: composto por uma haste de aço com baixo teor de carbono (diâmetro 25 mm + 5%, comprimento 600 mm + 5%).Um eixo o divide em duas partes.A partir de uma posição paralela a 60 °C até ao centro da parede a uma distância de 30 + 2 segundos.2.6 Tensão de ensaio: 100~1000V ajustável.
2.7 Corrente de ensaio: 100~260 mA ajustável

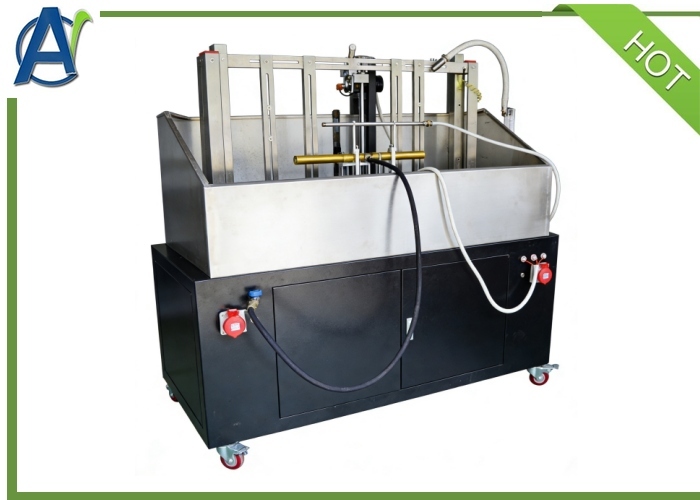

3.BS Ensaio de resistência à água e ao fogo

3.1 Fonte de calor: em conformidade com a AGF-1857B, um queimador com um comprimento de bocal de 500 mm.3.2 Medição da temperatura: Colocar um termómetro blindado de 1,5 mm de diâmetro debaixo da superfície do cabo3.3 Temperatura da chama de ensaio: 650°C +40C
3.4 Spray de água: um bico de chuveiro montado num banco de ensaio, no centro do queimador, com a pressão de 250 kPa a 350 kPa, pulverizar 0,25 L/m' a 0,30 L/m' de água ao redor das amostras.Esta medição da taxa requer uma bandeja de recolha, esta bandeja deve ter uma profundidade suficiente para fazer o seu eixo longo paralelo ao eixo do cabo e ser colocado no centro.
3.5 Amostra: A amostra é maior que 1500 mm do produto acabado e foi submetida a um ensaio de flexão à temperatura ambiente, removendo as bainhas e as camadas de revestimento de 100 mm em cada extremidade.Os fios de condução situados nas extremidades do cabo devem ser manuseados de acordo com as conexões eléctricas e as sugestões dos fabricantes3..6 Tensão de ensaio: 100 ~ 1000 V ajustável
3.7 Corrente de ensaio: 100~260 mA ajustável

Especificações técnicas

• Bracket de ensaio de resistência ao fogo: 1500 mm ((W) x 700 mm ((D) x 1200 mm ((H)

1500 mm ((W) x 800 mm ((D) x 1575 mm ((H)

• Tamanho da câmara de controlo: 1580 mm ((W) x 825 mm ((D) x 1200 mm ((H)

• Tamanho do reservatório de água: 1270 mmx 1200 mmx 900 mm
•Câmara de ensaio: (fornecida pelo cliente)
•Fonte de ar: propano, ar comprimido seco (fornecido pelo cliente)

•Fornecimento de energia: AC380V 50/60Hz 30A trifásico de cinco fios.

Perguntas frequentes

Qual é o prazo de entrega?
Cerca de 90 dias.
Quais são os seus termos de pagamento?
30% pago por T/T antecipadamente,70% pago por T/T antes do envio.
Quais são os termos da sua garantia?
A garantia de todos os produtos é de 1 ano.Durante este período,somos responsáveis por todas as falhas causadas por nós.E podemos fornecer suporte técnico ao longo da vida.
Pode fornecer treinamento?
Podemos fornecer treinamento em nossa fábrica e treinamento on-line gratuitamente. Se for necessária instalação e treinamento no local, pague por bilhetes, alojamento e salário USD 280 / dia por pessoa.
