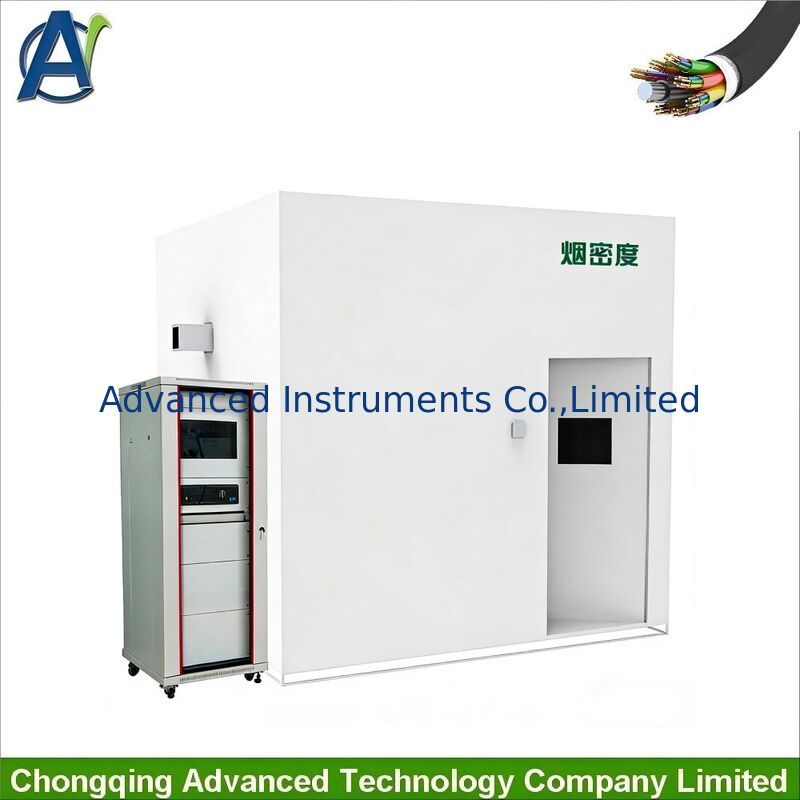

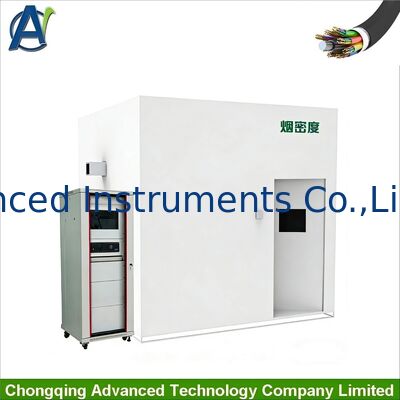

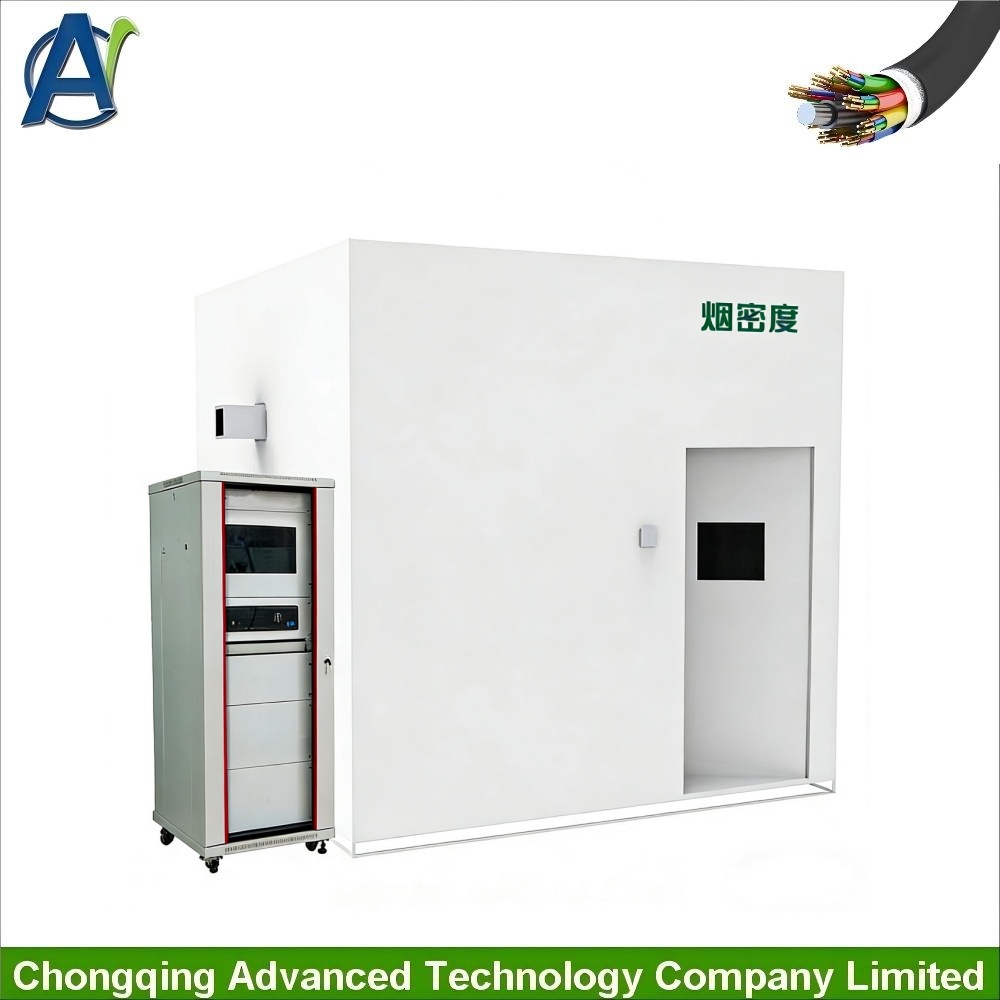

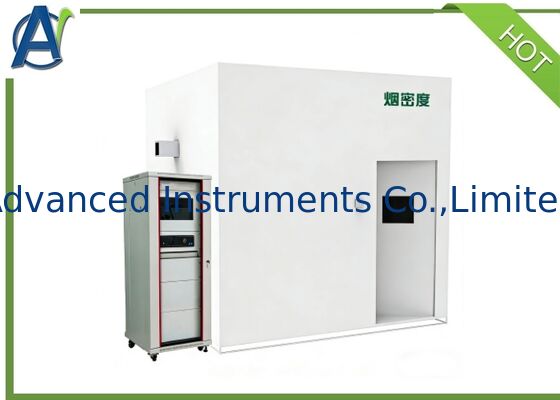

IEC 61034 3M Cubo (fios e cabos) Câmara do aparelho de densidade de fumaça para instrumento de ensaio de incêndio

Índice de teste: Densidade óptica (OD) e densidade óptica específica (DS) da fumaça

Princípio de Medição: Lambert - Lei da Cerveja

Método de medição: A densidade da fumaça é expressa pela fração da transmitância luminosa da fumaça na transmitância luminosa inicial medida pelo sistema óptico. Cálculo da densidade óptica específica máxima pela porcentagem mínima de transmissão de luz.

Padrões:

CEI 61034 -1~2 - 2013

GB/T17651.1~2-1998

Dispositivo de gravação:

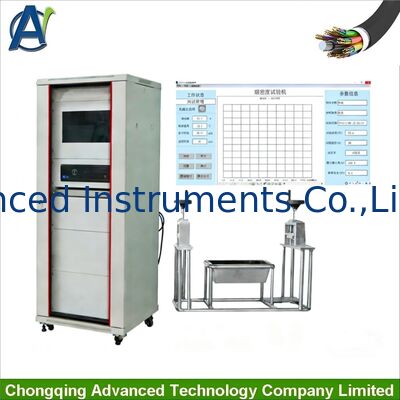

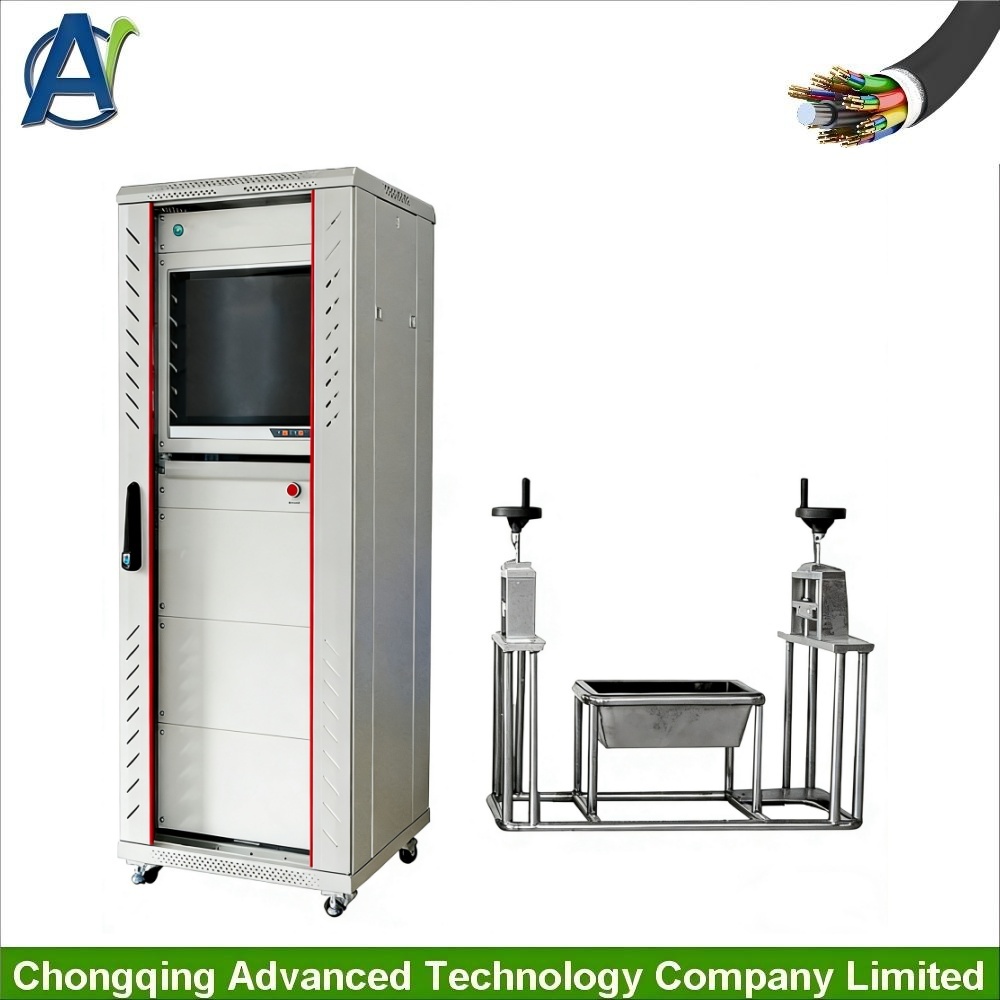

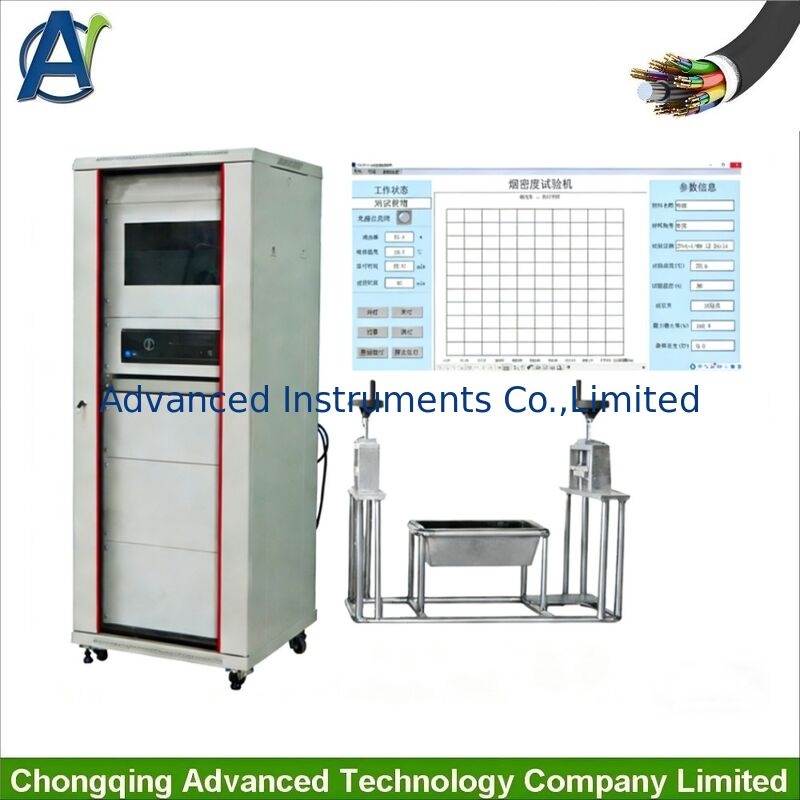

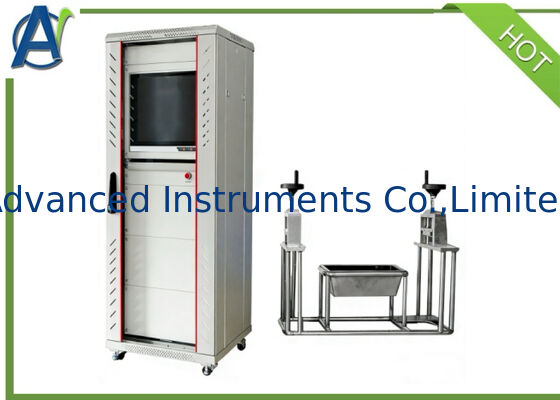

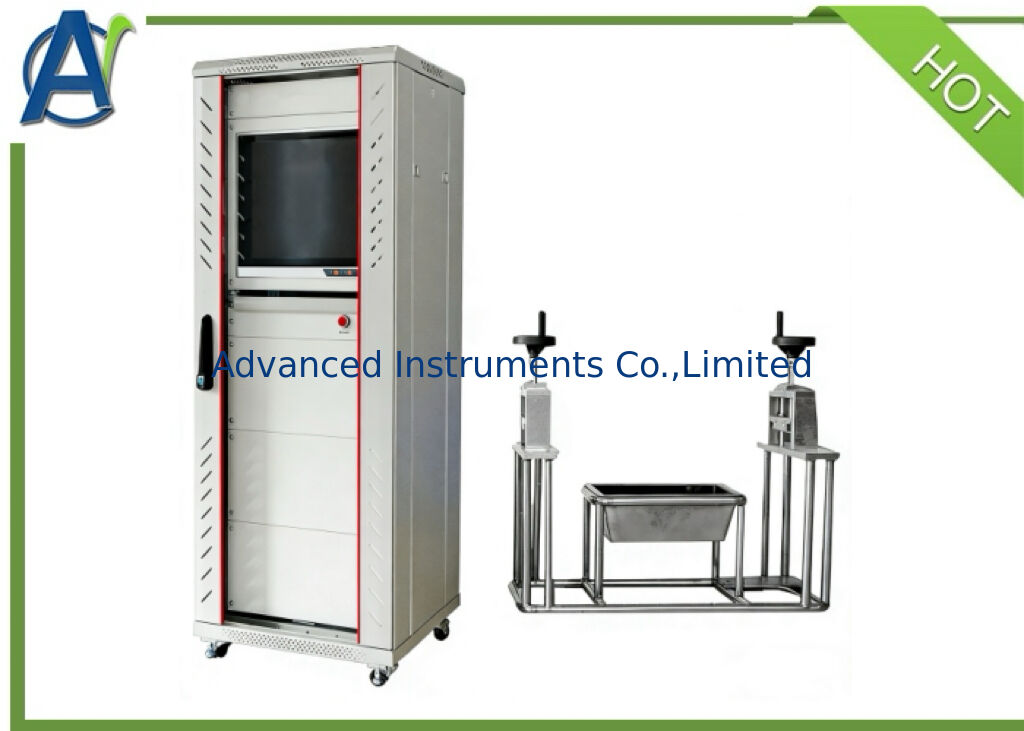

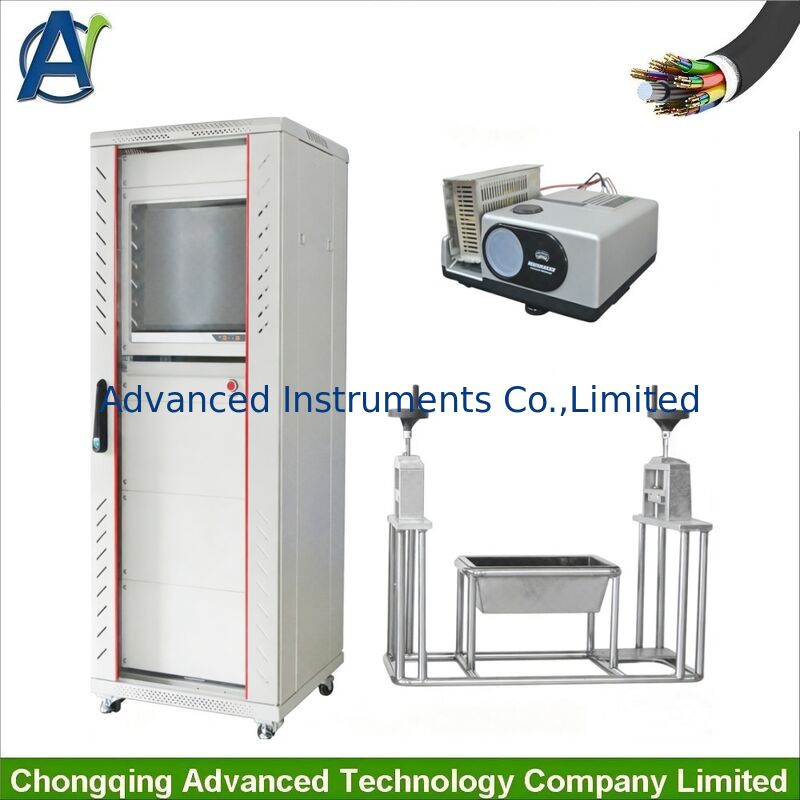

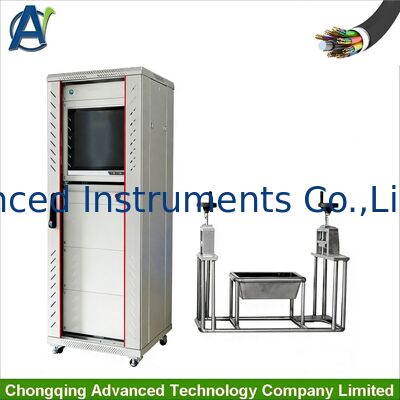

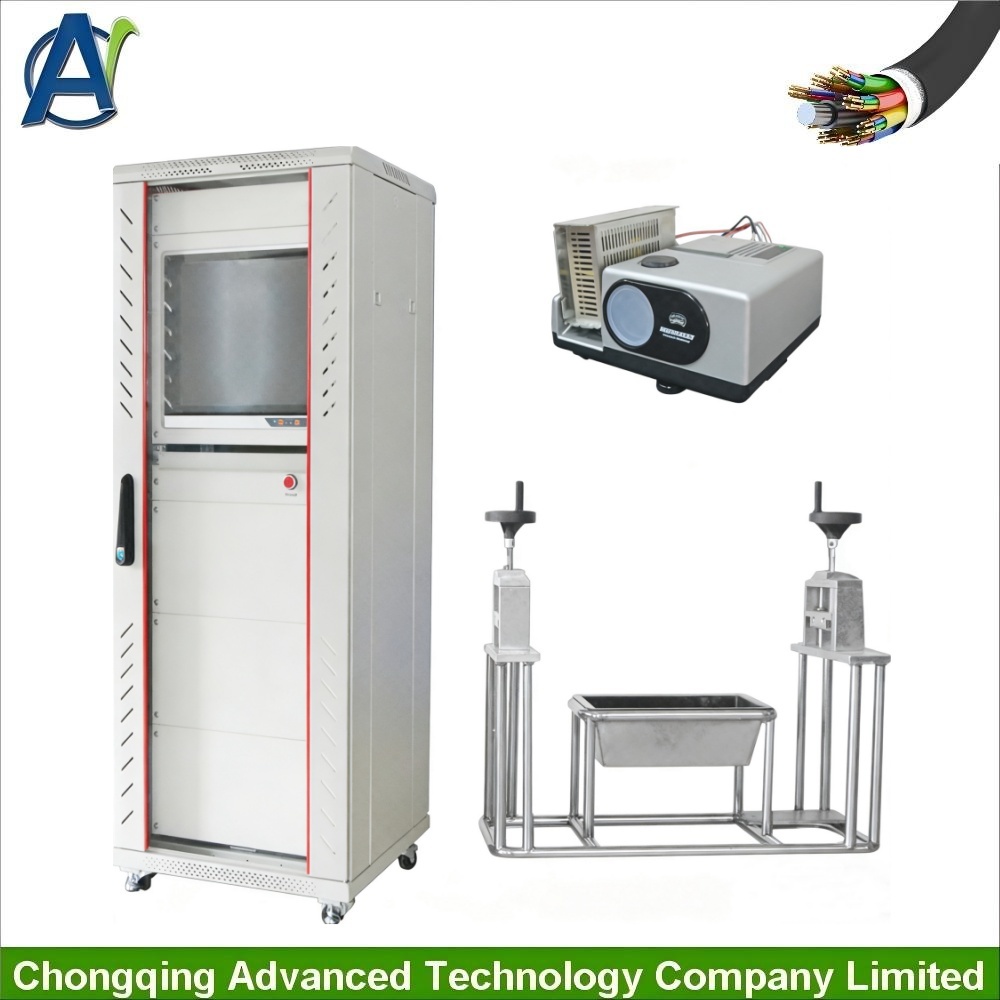

1. Use os dispositivos de ignição de pólo longo para garantir a segurança do pessoal de teste; suporte de máquina de teste de chama de aço inoxidável alocado com um acessório automático de amostra.
2. Bandeja de álcool em aço inoxidável:
Dimensões internas da parte inferior: 210 mm * 110 mm
Dimensões internas superiores: 240 mm * 140 mm
Altura: 80mm

Sistema Óptico:

1. Use a fonte de luz do sistema óptico reestruturado que é importada pela Alemanha

2. O receptor de luz é feito de baterias importadas de alta resolução

3.Lâmpada halógena de quartzo de tungstênio: Tensão: DC 12V; Potência: 100W

4. Fluxo luminoso nominal: 2.000lm ~ 3.000lm

5. Temperatura de cor nominal: 2800K ~ 3200K

6. Feixe da lente: 1,5m ± 0,1m (ajustável)

7.Receptor óptico composto por fotocélulas de silício importadas de alta resolução

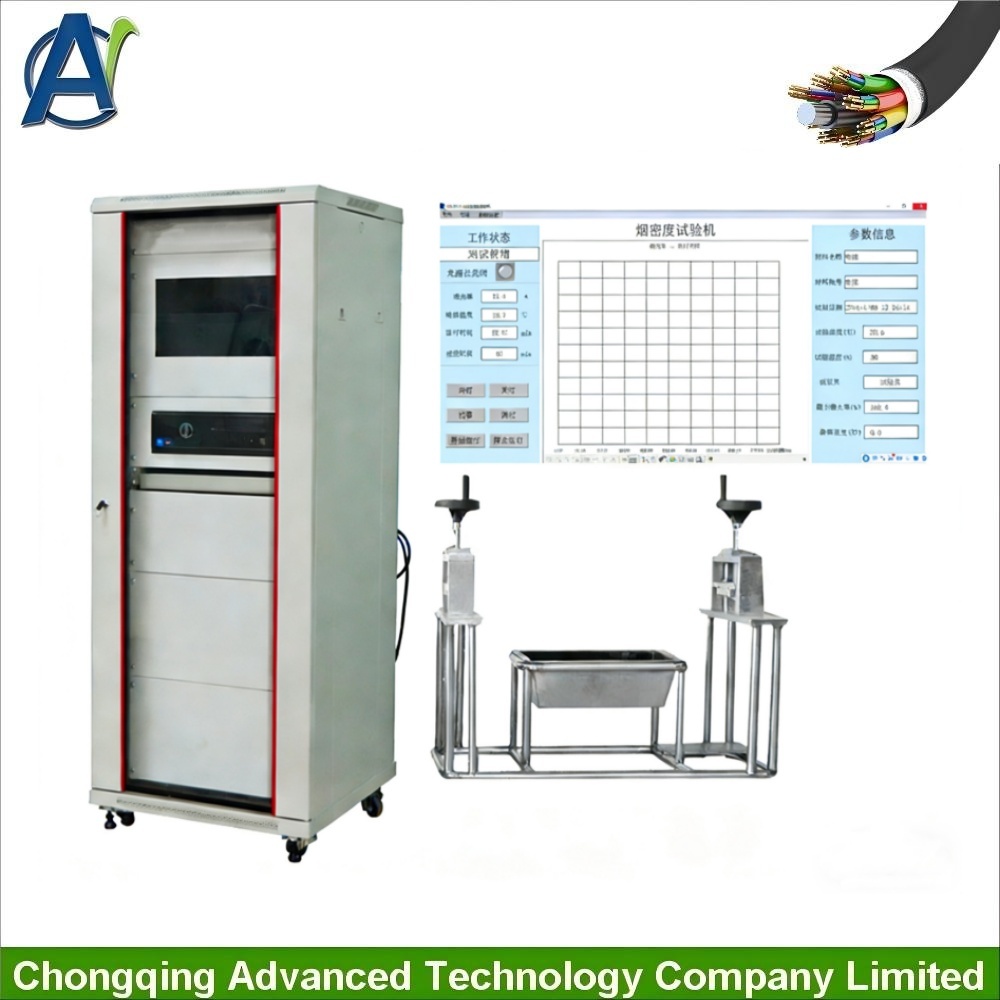

8. Software de teste: Software de teste DAQ de densidade de fumaça, sistema de calibração de caminho óptico, calibração de ponto 0 e 100%, operação de computador desktop

9. Ventilador padrão: Altura do eixo do ventilador 200 ~ 300 mm; Diâmetro da lâmina 300 ± 60mm; Volume de ar 7 ~ 15m³/min)

• Dimensões do gabinete de controle: 600 mm (L) × 600 mm (P) × 1600 mm (A)
• Fonte de alimentação: CA 220 V, 50/60 Hz, 1A
• Dimensões da câmara de teste: 3m×3m×3m (preparado pelos usuários)
